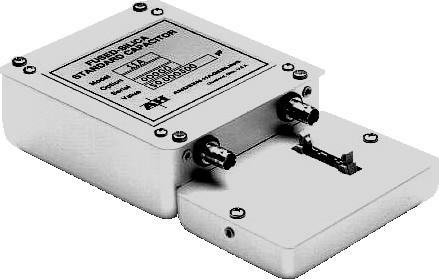

AH 11A - Kapacitní etalony, AH 1100 - rám/sestava pro kapacitní etalony

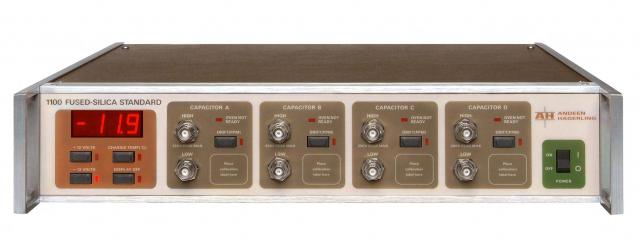

AH 1100 - rám/sestava pro kapacitní etalony AH 11A

Tento rám/sestava může být osazena v počtu od 1 do 4 ks etalonového kondenzátoru AH 11A, dle přání zákazníka. Použitím rámu se zabezpečují lepší provozní podmínky pro kondenzátory a to jak z pohledu stability teplotní tak i mechanické. Hodí se proto k použití jako přenosné etalony. Vestavěná regulace teploty dělá systém flexibilnějším a robustnějším.

Parametry rámu i etalonů kondenzátorů

• možnost objednat si JAKOUKOLIV hodnotu kapacity pro etalon, v rozsahu od 0.1pF do 111pF
• stabilita velkých kondenzátorů lepší než 0.3 ppm/rok
• teplotní koeficient kapacity v závislosti na teplotě je menší než 0.01 ppm/oC
• hystereze ve vztahu ke změnám teplot menší než 0.05 ppm
• hystereze ve vztahu ke mechanickým změnám menší než 0.05 ppm
• korekce vlivu AC napětí menší než 0.003 ppm/volt
• korekce vlivu DC napětí menší než 0.0001 ppm/volt
• citlivost na zdroj napětí menší než 0.0003 ppm na 1% změnu napájecího napětí
• ztrátový faktor menší než 0.000 003 tanD
• 3 - letá záruka (rám i kapacitní etalony)
• nově vyrobené etalony jsou kalibrovány s nejistotou 2 ppm při 1kHz (návaznost na NIST)
• kapacitní etalony jsou tvořeny vestavěnou píckou využívající dvojitý teplotní senzor pro zajištění stability
• rám AH 1100 vybaven funkcí sledování hodnot teplot s vyhodnocením kritických momentů včetně sledování rozdílů teplot uvnitř jednotlivých kondenzátorů
• etalony kapacity AH 11A jsou velmi malé a lehké, takže je lze snadno převážet na re-kalibrace. Také z rámu je lze snadno vyndat a opětovně nainstalovat.
• vzhledem ke trvalé teplotní kontrole kondenzátoru je přeprava etalonů jednodušší
• samotný kondenzátor (element) je hermeticky uzavřen v suchém dusíku
• připojení etalonů je realizováno pomocí konektorů BNC (tří-vodičové zapojení)

Více informací naleznete v přiloženém dokumentu. Aktuální ceny za etalony si prosím vyžádejte, připravíme cenovou nabídku.
