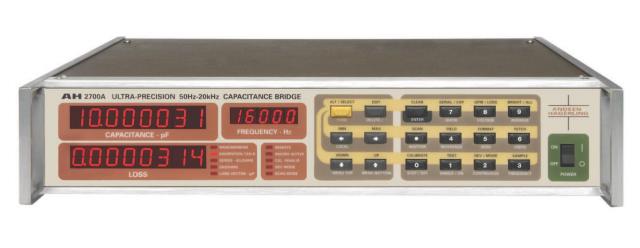

AH 2700A nabízí bezkonkurenční stabilitu, rozlišení, linearitu a přesnost v oblasti vícefrekvenčních kapacitních/ztrátových mostů (ať už v manuálním nebo automatickém režimu). Díky řadě moderních funkcí je tento přístroj mimořádně uživatelsky přívětivý. Přesnost modelu AH 2700A otevírá nové možnosti využití v kalibraci, vědě i výrobě napříč širokým spektrem oborů.

Frekvence:
50, 60, 80, 100, 120, 160, 200, 240, 320, 400, 500, 600, 800 Hz a 1.0, 1.2, 1.6, 2.0, 2.4, 3.2, 4.0, 5.0, 6.0, 8.0, 10, 12, 16 a 20 kHz

Vybrané přesnostní parametry:
Frekvence - Přesnost - Stabilita - Teplotní koeficient - Rozlišení
0,1 kHz: ±9 ppm - ±<1,9 ppm/rok - ±0,07 ppm/°C - 16 aF - 0,8 ppm
1 kHz: ±5 ppm - ±<1,0 ppm/rok - ±0,035 ppm/°C - 0,8 aF - 0,16 ppm
10 kHz: ±11 ppm - ±<1,9 ppm/rok - ±0,07 ppm/°C - 2,4 aF - 0,5 ppm

(Kompletní specifikace jsou k dispozici v Excel souboru.)

Hlavní vlastnosti:

• měření extrémně nízkých ztrát až do dissipation factor 1,5×10⁻⁸ (tan δ), vodivosti 3×10⁻⁷ nS nebo odporu až 1,7×10⁶ GΩ
• plně přesné měření již za 0,4 s, opakovaná měření na stejném vzorku již od 30 ms
• rychlý analogový výstup s frekvenční odezvou 3 kHz (-3 dB)
• možnost měření záporné kapacity a ztrát pro speciální aplikace nebo třísvorkové sítě
• komutace (reverzace testovacího signálu) pro potlačení rušení ze sítě a okolí
• třísvorkové BNC konektory pro snížení nákladů a počtu kabelů
• rozhraní IEEE‑488 GPIB a IEEE‑1174 sériové; vzdálené zařízení může fungovat jako řadič nebo logger
• programovatelnost umožňující provoz bez externího řadiče
• velké displeje s nastavitelným jasem (8 číslic pro kapacitu a ztráty, 5 číslic pro frekvenci)
• měření odchylek kapacity, ztrát nebo obojího
• nulová korekce přípravku (kapacity i ztrát)
• externí DC bias až ±100 V
• možnost externího triggeru
• kalibrace dohledatelná na NIST nebo NPL
• automatické přepínání rozsahů (autoranging)
• automatická interní kalibrace
• vestavěná diagnostika při zapnutí i na vyžádání
• záruka 3 roky
