Buck Converter Stability Demoboard
Buck Converter Stability Demoboard

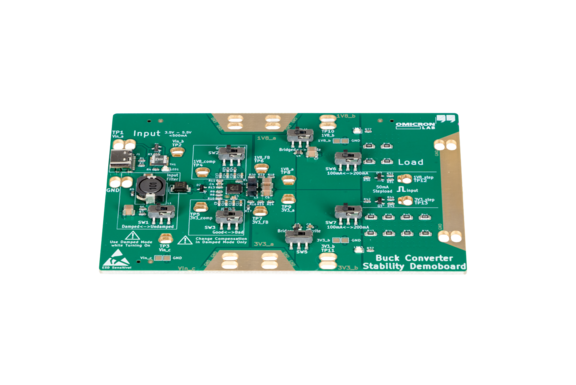

Buck Converter Stability Demoboard (DGN1DEMO-2) je kompaktní, snadno použitelná platforma navržená k demonstraci a analýze stability dvoukanálového buck měniče. Z vstupního napětí 3,5-5,5 V generuje 1,8 V a 3,3 V, což z ní dělá ideální nástroj pro laboratoře, školicí prostředí a každého, kdo chce vizualizovat reálné chování měniče.
Okamžité uvedení do provozu: Napájení přes USB‑C a hvězdicové indikační LED měření/stavu potvrzují správnou regulaci.
Plně konfigurovatelná: Přepínatelné vstupní tlumení, kompenzační sítě, výstupní filtry a zátěžové nastavení.
Ideální pro výuku: Porovnejte konfigurace se „správnou" a „špatnou" stabilitou a okamžitě uvidíte jejich vliv na zisk, fázi nebo odezvu na skokovou změnu.
Hluboký vhled: Rozsáhlé testovací body poskytují přístup ke všem kritickým uzlům pro analýzu smyčkového zesílení, impedance, PSRR a odezvy na skok zatížení.

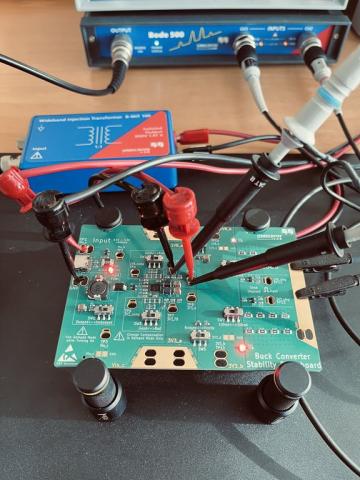

Optimalizováno pro Bode 100/500: Navrženo pro použití s analyzátory frekvenční odezvy OMICRON Lab.
Dodávka: Obsahuje 2 kusy Buck Converter Stability Demoboard - DGN1DEMO-2.
Měření, která můžete provádět:
- Zesílení otevřené smyčky (Open-Loop Gain)
- NISM (Non‑Invasive Stability Measurement) - neinvazivní měření stability
- Výstupní impedance
- Vstupní impedance
- Impedance vstupního filtru
- PSRR (Power Supply Rejection Ratio) - potlačení rušení ze zdroje
- Odezva na zátěžový skok (Step‑load response)
Hlavní vlastnosti:
- Vstupní napětí: 3,5 V - 5,5 V (USB‑C nebo laboratorní zdroj)
- Dva výstupy: 1,8 V a 3,3 V
- Přepínatelné tlumení vstupního filtru
- Volitelné kompenzační sítě
- Volitelné výstupní filtrační stupně s feritem
- Statická a dynamická zátěž (100 mA - 300 mA + 50 mA skok)
- Cesta zpětné vazby připravená pro injekci signálu
- Rozsáhlý přístup k testovacím bodům
Významné frekvence:
- ~10 kHz - rezonance vstupního filtru
- ~20 kHz - oblast křižování regulační smyčky (loop crossover)
- ~170 kHz - rezonance feritového filtru na 1,8 V
- ~730 kHz - rezonance feritového filtru na 3,3 V
- ~1 MHz - spínací frekvence měniče
