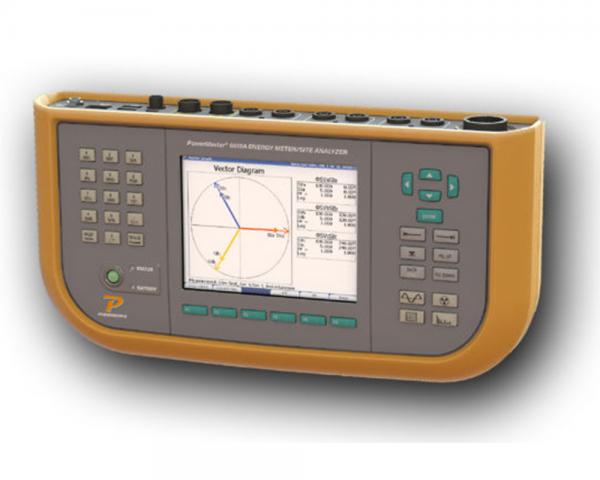

Klíčové vlastnosti a standardy PowerMaster® 6618A

• Celosvětová podpora bezpečnostních standardů:
  V souladu s normami CE, CSA, ANSI, IEC 61010-1-2012.

• Volitelný bezdrátový provoz přes Bluetooth:
  Možnost dálkového testování pomocí tabletu nebo notebooku s Windows.

• Podpora operačních systémů:

  • Windows 10 / 11 s SQL Server 2019 Express
  • Windows 7 / 8 s SQL Server 2017 Express

• Celosvětová testovací kompatibilita:
  Podpora ANSI a IEC standardů, čtyři jazykové mutace.

• Bezpečnostní kategorie měření:
  CAT IV 600V - určeno pro měření v prostředích s vysokým napětím, jako jsou rozvodny a hlavní rozvaděče.

Použití:

• Ochrana příjmů (Revenue Protection)
  (např. detekce neoprávněného odběru energie)
• Testování elektroměru na straně zákazníka
• Testování převodního poměru proudového transformátoru (CT)
• Měření zátěže proudového transformátoru (CT burden)
• Vektorová analýza
• Harmonická analýza
• Zobrazení průběhu (Waveform)

Přímé vstupy:

AC proud:

• 3 vstupy: 0,1 až 20 A, mezi 60 a 480 V RMS
• Fázový posun:
  • ±0,030° při 0,1 až 0,5 A
  • ±0,010° při 0,5 až 20 A
• Rozlišení: 0,000001 A

AC napětí:

• 3 vstupy: s referencí vůči nulovému vodiči; 60 až 480 V RMS
• Fázový posun: ±0,003°
• Rozlišení: 0,000001 V

Kanály pro proudové sondy:

• Počet kanálů: 6 vstupů pro sondy
• Vstupní rozsah: 30 mV až 3,2 V RMS
• Přesnost: 0,1 % s ±0,003° + E sonda
• Podporované sondy:
  • Proudové: 1 mV/A až 300 mV/A
  • Napěťové: 4,2 mV/V

Systémová konektivita:

• Vstup pro impulzy elektroměru: 1 vstup; <12 V
• Standardní impulzní vstup: 1 vstup; max. 1 MHz, <12 V
• Kalibrační impulzní výstup: 1 vstup; max. 1 MHz, 5 V TTL
• USB porty pro periferie: 2x typ A (klávesnice, myš, paměťová zařízení), 1x Mini-B Host
• Ethernetový port: 1x (pro vysokorychlostní připojení)

Měření:

Energie:

• Whr, VARhr, VAhr
• Přesnost (přímé měření): ±0,05 %
• Přesnost (se sondou): ±0,10 % + E sonda

Výkon:

• W, VAR, VA
• Přesnost (přímé měření): ±0,05 %
• Přesnost (se sondou): ±0,10 % + E sonda

Účiník:

• Rozsah: -1,00 až 1,00

Harmonické:

• Až do 50. harmonické, volitelné uživatelem (FFT)

Bezpečnost:

• Certifikace bezpečnosti: IEC 61010-1-2012
• Kategorie měření: CAT IV 600 V
• Stupeň krytí: IP-40
• Certifikace: CE, CSA

Ostatní:

• Rozlišení displeje: Plnobarevný transmisivní VGA (640 × 480)
• Velikost displeje: 5,7 palce
• Vlhkost: 0 % až 95 % při 23 °C, nekondenzující
• Rozměry (Š × V × H): 33,0 × 17,0 × 7,7 cm
• Hmotnost: 1,9 kg (bez kabelů a příslušenství)
• Kryt: Vlastní ABS plast s pogumováním
• Záruka: 2 roky

Napájení:

• Vstupní napětí pro nabíjení: 100 až 240 V AC, 50/60 Hz
• Interní baterie: Lithium-iontová, 2600 mAh
• Výdrž baterie (při plném nabití): 3-4 hodiny
• Doba nabíjení (z 10 %): přibližně 2-3 hodiny

Jazyková podpora:

• Angličtina
• Francouzština
• Španělština
• Portugalština
