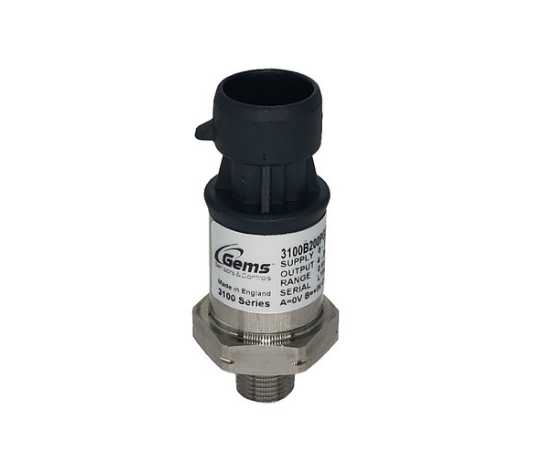

Tlakové snímače řady 3100/3200

• Rozsahy 0-100 PSI až 0-30 000 PSI (7 bar až 0-2 200 bar)
• Vysoké zkušební tlaky
• Široký výběr výstupů
• V souladu s RoHS

Tlakové snímače řady 3100/3200 se vyznačují tím, že všechny části přicházející do styku s médiem jsou vyrobeny z nerezové oceli, a nabízejí široký výběr elektrických a tlakových připojení a elektrických výstupů, což umožňuje standardní konfigurace vhodné pro většinu aplikací bez nutnosti úprav. Převodníky řady 3200 jsou vybaveny silnějšími membránami a omezovačem tlaku, aby odolaly náročným podmínkám kavitace nebo extrémním tlakovým špičkám.

Produktová řada

• Tlakové snímače a spínače

Výstup

• 4-20 mA
• 0,2-10,2 V
• 0,5-4,5 V
• 0-5 V
• 1-6 V
• 1-5 V
• 0-10 V
• 0,5-4,5 V (ratiometrický)
• 1-10 V
• 0,5-4,5 V (ratiometrický)

Tlakový rozsah

• 0-100 PSIG
• 0-50 PSIG
• 0-3000 psiS
• 0-10 bar
• 0-100 PSI
• 0-150 PSI
• 0-40 bar
• 0-10 barG
• 0-10 000 psiS
• 0-1000 psiG
• 0-150 psiG
• 0-16 barG
• 0-160 barS
• 0-200 psiG
• 0-2000 psiS
• 0-25 barG
• 0-250 barS
• 0-300 psiG
• 0-40 barG
• 0-400 barS
• 0-5000 psiS
• 0-60 barG
• 0-600 barS
• 0-600 psiG
• 0-6000 psiS
• 0-100 barG
• 0-1000 barS
• 0-15 000 psiS
• 0-1500 psiG
• 0-1600 barS
• 0-20 000 psiS
• 0-2200 barS
• 0-25 000 psiS
• 0-2500 psiS
• 0-4 barG
• 0-4000 psiS
• 0-5 barG
• 0-500 psiG
• 0-7 barG
• 0-75 psiG
• 0-750 psiG
• 0-7500 psiS

Tlakové přípojky

• 1/8"-27 NPT vnější
• G1/4 vnější
• M12 x 1,5 (<1000 bar, 15 000 psi)

Typ tlaku

• G, S
• Manometr

Napájení

• 6,5-30 V
• 10-30 V
• 12-30 V
• 5 V
• 8-30 V
• 7-30 V

Zkušební tlak

• 2× plný rozsah
• 3× plný rozsah
• 1,4× plný rozsah

Praskací tlak

• 10× plný rozsah
• 20× plný rozsah
• 40× plný rozsah
• 1,5× plný rozsah
• 1,8× plný rozsah
• 4× plný rozsah

Měrné jednotky

• PSI, bar

Rozsah teplot s kompenzací

• -4 až 185 °F
• Elektrické připojení
• Deutsch DT04-3P
• Deutsch DT04-4P
• Průmyslová DIN 9,4 mm (alternativní zapojení)
• Velká DIN
• M12 x 1P (4-pin)
• Packard MetriPack
• Amp - Superseal 1.5 Series
• Volný vývod (12 palců/300 mm)
• Průmyslový DIN 9,4 mm (protikus konektoru není součástí dodávky)

Délka kabelu

• Bez kabelu

Volitelný omezovač

• Bez omezovače
• Omezovač

Produktová řada

• Tlakový snímač

Typ produktu

• Tlakové snímače
