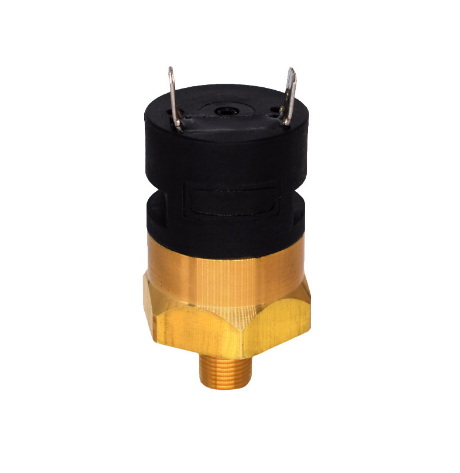

Vakuový tlakový spínač řady PS82

• Max. stoupání: 5„ až 28" Hg; max. klesání: 24" Hg (169 až 948,2 mbar; 812,6 mbar)
• Kompaktní rozměry pro náročné aplikace
• K dispozici je varianta s certifikací UL

Vakuové tlakové spínače PS82 jsou miniaturní vakuové tlakové spínače vycházející z naší osvědčené řady tlakových spínačů PS41. Jsou určeny pro náročné aplikace, kde hraje důležitou roli prostor a/nebo cena.

Produktová řada

• Tlakové senzory a spínače

Tlakový rozsah

• 15-28" Hg
• 5-15" Hg

Nastavená hodnota

• až 15" Hg
• až 30" Hg

Přesnost nastavené hodnoty

• +/-0,71" Hg +2 % nastavení
• +/-1,63" Hg +2 % nastavené hodnoty

Materiál tlakové přípojky

• Mosaz

Materiál membrány

• Nitril

Tlakové přípojky

• 4MNB
• 2MGB
• 1/4" MNPT
• 2MNS
• 4MSB
• 4MNS
• 6MSB
• 4MGS
• 2MNB
• 4MGB

Zkušební tlak

• 350 PSI

Praskací tlak

• 700 PSI

Jmenovitý proud spínače

• 5 A

Typ spínače

• SPST
• SPDT

Stav obvodu

• Normálně otevřený
• Normálně uzavřený

Elektrické připojení

• Pravý úhel DIN 43650A s 1/2" FNPT trubkou
• Pravý úhel DIN 43650A pouze samčí polovina
• DIN 43650A s 1/2" FNPT trubkou
• DIN 43650A 9mm kabelová svorka
• DIN 43650A pouze samčí polovina
• Pravoúhlý DIN 43650A 9mm kabelová svorka
• 18" volné vodiče s PVC smršťovací bužírkou
• 1/2„ NPT samčí trubka s 18" volnými vodiči
• 36" dlouhý kabel 18 AWG, PVC
• 18" volné vodiče

Stupeň krytí

• IP65

Procesní připojení

• 1/4" BSPM (typ G)
• 1/4" MNPT
• 1/8" BSPM (typ G)
• 1/8" MNPT
• 9/16"-18 SAE samec
• 7/16"-20 SAE samec

Konec

• CAB36
• EL18
• FLS18
• HCR
• HN
• H
• HNR
• FL18
• HC
• HR

Produktová řada

• Vakuový tlakový spínač

Maximální provozní teplota [°F]

• 185 °F

Minimální provozní teplota [°F]

• 15 °F
