Frequency Response Analysis (FRA) – přesná analýza a stabilita vašich systémů

Čt 25.06.2026

Frequency Response Analysis (FRA) představuje klíčovou metodu pro vývoj, optimalizaci a ověřování elektronických systémů. Umožňuje detailně analyzovat chování obvodu v závislosti na frekvenci a přesně určit jeho stabilitu, dynamiku i kritické parametry.

Frequency Response Analysis (FRA) - přesná kontrola stability a chování vašich návrhů

Pomocí FRA získáte reálná data o přenosové funkci systému, tedy jak se signál mění mezi vstupem a výstupem v celém frekvenčním pásmu. Výsledkem jsou přehledné Bode diagramy, které umožňují rychlou diagnostiku a efektivní ladění návrhu.

Klíčové přínosy pro vývoj a testování

✔ přesné měření přenosu (zisk a fáze) v širokém frekvenčním rozsahu
✔ identifikace stability systému - vyhodnocení gain margin a phase margin
✔ rychlé odhalení problémů v regulačních smyčkách
✔ zkrácení vývoje díky měření v reálných podmínkách
✔ vysoký dynamický rozsah a odolnost vůči šumu pro spolehlivé výsledky

Typické aplikace

FRA je nepostradatelným nástrojem především v oblasti výkonové elektroniky:

návrh a ladění spínaných napájecích zdrojů
analýza regulačních smyček a kompenzace
měření impedance a interakcí mezi subsystémy
testování filtrů, zesilovačů a DC/DC měničů

Díky možnosti měřit systém přímo v provozu získáváte přesnější výsledky než ze simulací a minimalizujete riziko nestability v reálné aplikaci.

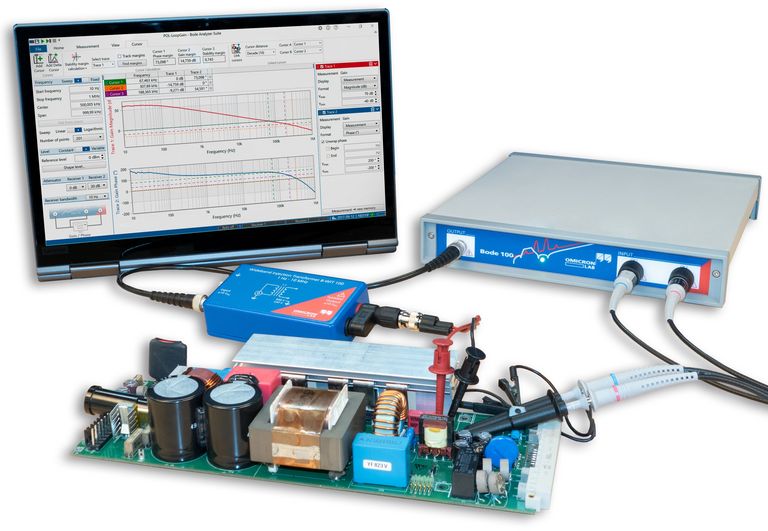

Řešení OMICRON Lab - Bode 100 / Bode 500

Analyzátory řady Bode 100 a Bode 500 jsou navrženy speciálně pro rychlou a přesnou FRA analýzu:

rychlé frekvenční sweepy od nízkých Hz až po stovky MHz
vysoká citlivost a potlačení šumu
měření i na reálných spínaných systémech
kombinace funkcí FRA, vektorové síťové analýzy a impedančních měření v jednom přístroji

Shrnutí:
FRA vám umožní mít návrh plně pod kontrolou - od prvotního ladění až po finální ověření stability. S řešením OMICRON Lab získáte jistotu správného návrhu, rychlejší vývoj a kvalitnější výsledky.
