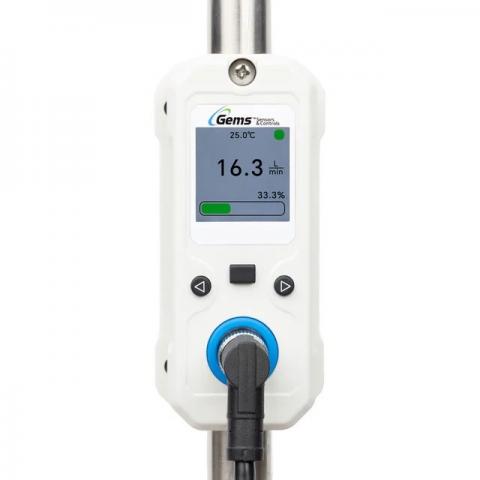

XFT Series Clamp‑On Ultrasonic Flow Meter
Nástěnný (Clamp‑On) ultrazvukový průtokoměr řady XFT

• Clamp‑On instalace: Bez řezání potrubí, vrtání nebo odstávky systému
• Žádné pohyblivé části: Nulová tlaková ztráta, žádné opotřebení, žádná kontaminace
• Široká kompatibilita potrubí: Vhodné pro průměry 16-52 mm (3/8" až 1.5")
• Integrované měření: Zahrnuje analogový výstup teploty

Ultrazvukový průtokoměr řady XFT s nástěnným (clamp‑on) uchycením poskytuje přesné, bezúdržbové měření průtoku a teploty bez nutnosti řezat potrubí nebo narušovat provoz systému. Jeho neinvazivní konstrukce eliminuje tlakovou ztrátu, riziko kontaminace i prostoje, a zároveň podporuje širokou škálu materiálů a rozměrů potrubí. Díky plnobarevnému otočnému LCD displeji, komunikaci MODBUS® RTU a možnostem analogových výstupů se XFT snadno integruje do nových i existujících systémů, což z něj činí ideální řešení pro náročné průmyslové, komerční a HVAC aplikace.

Technická specifikace

Typ senzoru

• Ultrazvukový

Materiál těla

• Plast

Velikost potrubí (vnější průměr)

• 3/8" (16-18 mm)
• 1/2" (18-23 mm)
• 3/4" (23-28 mm)
• 1" (28-37 mm)
• 1‑1/4" (37-44 mm)
• 1‑1/2" (44-52 mm)

Materiál potrubí

• Nerezová ocel
• PVC
• PPR

Maximální průtok

• 105,7 GPM (galonů za minutu)

Standardní přesnost měření průtoku

• Typická: ±2 % FS
• Maximální: ±3 % FS

Typ montáže

• Clamp‑On (nástěnné uchycení bez zásahu do potrubí)

Elektrické připojení

• M12 A‑Code, 8pin, samec

Výstup

• 4-20 mA
• RS485
• Ochrana proti zkratu

Produktová rodina

• Ultrazvukový průtokoměr

Typ produktu

• Ultrazvukový - kontinuální měření

Provozní teplota

• Maximální: 140 °F (≈ 60 °C)
• Minimální: 14 °F (≈ -10 °C)
